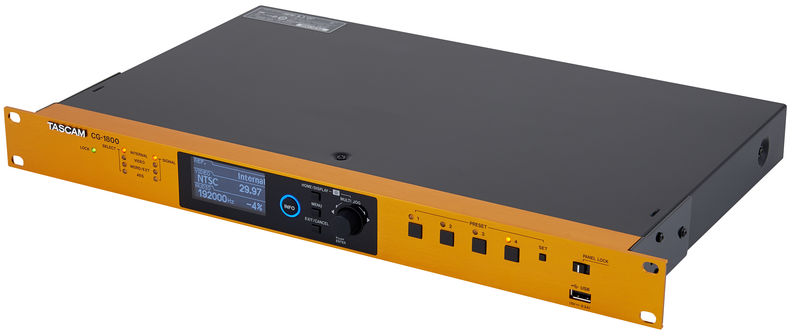

Tascam CG-1800 Generador de reloj maestro

Generador de reloj maestro

La serie CG incluye tres modelos distintos diseñados para diferentes tipos de estudios. El Tascam CG-2000 está diseñado para las necesidades de transmisión y postproducción, el Tascam CG-1800 para sistemas de sincronización de video / audio de pequeña y gran escala, y el Tascam CG-1000 para estudios de grabación, aplicaciones de sonido en vivo y músicos profesionales.

El oscilador de cristal es el corazón del generador de reloj. En cada modelo de la serie CG, un OCXO (oscilador de cristal controlado por horno) se utiliza por su alta precisión, y el hecho de que no está influenciado por la temperatura del medio ambiente. Con una precisión de frecuencia de reloj de 0.01 ppm * 1, que excede la de un TCXO (oscilador de cristal compensado por temperatura), esta unidad es clave en la creación de sistemas de sincronización de alta precisión, con una estabilidad de frecuencia de salida de palabras de ± 0.005ppm o menos por día.

El CG-2000 está equipado con un conector de entrada externo que admite una señal de 10MHz. Esto permite que se conecte a un reloj de rubidio o a un reloj GPS para una precisión aún mayor.

La fluctuación de fase del reloj externo se reduce utilizando un diseño de circuito TASCAM original que incorpora un generador de reloj de video de alto rendimiento diseñado con un circuito FPGA * 2 y un circuito PLL (bucle de enganche de fase) con un filtro discreto. Esto permite que se proporcione una señal de reloj estable a las salidas de video / palabra, mejorando la estabilidad del sistema. El circuito de rebloqueo sin fallas evita ruidos y saltos causados ​​por fallas en el reloj maestro.

Además de (12) salidas word clock y (4) salidas de video, las salidas digitales incluyen (2) salidas AES3 / AES11 y (2) S / PDIF, lo que hace que esta unidad sea útil para sistemas de sincronización de audio / video a gran escala, y una amplia variedad de otras aplicaciones. De las (12) salidas de palabras, dos también admiten x2Fs, x4Fs y 256Fs de salida, lo que permite su uso en sistemas con ProTools y otro software DAW.

La serie CG tiene múltiples funciones para apoyar el mantenimiento y la identificación de problemas si ocurren problemas. La función del analizador mide la terminación del dispositivo de salida, la medición del nivel de entrada (para CG-2000 y CG-1800) y la medición de las frecuencias de entrada. Estas funciones integradas permiten que los dispositivos brinden soporte para la resolución de problemas. Además, una función de registro permite enumerar los problemas y guardarlos en un formato de archivo CSV en una unidad flash USB.

Dado que los osciladores de cristal cambian con el tiempo, es necesaria una calibración regular. Para evitar posibles problemas de sincronización, se requieren inspecciones oportunas, junto con un mantenimiento regular. La serie CG tiene una función de autocorrección que permite a los usuarios llevar a cabo el mantenimiento utilizando una entrada de señal externa * 3 y operaciones simples.

Los conectores BNC de Amphenol en el chasis usan tuercas para el acoplamiento, lo que los hace muy duraderos. Además, se utiliza una placa de circuito única para cada conector, lo que proporciona una excelente resistencia a la torsión y tracción de los cables y la supresión de interferencias entre los conectores.

La serie CG es lo último en la línea de productos digitales profesionales TASCAM innovadores, diseñados con la última tecnología de reloj digital.

• Para pequeños y grandes estudios de postproducción
• Oscilador de rubidio para generación de señal de reloj de alta precisión no influenciada por la temperatura
• Sincronización estable entre la imagen y el sonido
• Configuración flexible del sistema con una gran variedad de formatos de audio y vídeo (Audio: Wordclock, AUS3, AES11, SPDIF - Vídeo: NTSC, PAL, HD de tres niveles)
• Circuito de gestión de Jitter y velocidades de reloj con gestión de rebloqueo sin glitches
• Entrada de reloj de hasta 10 MHz
• 4 salidas de vídeo de sincronización
• 12 salidas wordclock
• 2 salidas AES3 o AES11
• 2 salidas SPDIF
• 2 salidas de reloj de palabra con soporte Fs/4, Fs/2, 2 Fs, 4 Fs y 256 Fs para ser utilizado con ProTools y otros DAW por software
• Soporte para 0.1%, 4 % pull-up/pull-down
• Pueden ajustarse los niveles de salida de los conectores wordclock
• Función analizador
• Función de logging
• Pueden almacenarse hasta 4 ajustes del sistema
• Pantalla Organic EL
• Dimensiones: 483 x 44 x 310 mm
• Peso: 3,2 kg
• Formato: 19"/1U
