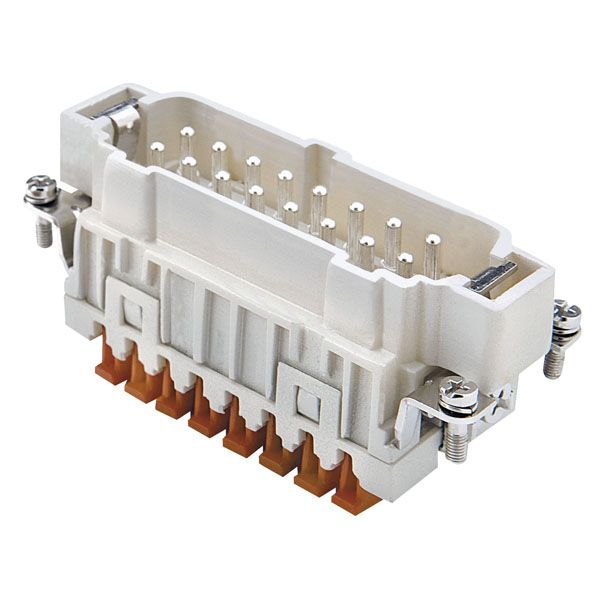

DAP Audio Conector Squich 16P Insert Macho RF:90717SQ

Para optimizar el ensamblaje de conexiones eléctricas de forma práctica, ILME ha desarrollado la gama de conectores CSH «squich», que se distinguen por un montaje sencillo tanto en el taller como sobre el terreno. La gama CSH (con conexión en caja de resorte de tensión y dispositivos de empernado) es el resultado del constante avance de la serie CSE (con caja de resorte de tensión convencional) y le ofrece las siguientes ventajas:
Conexión sencilla sin herramientas, un notable ahorro de tiempo en relación a los métodos convencionales de atornillado y caja de resorte de tensión, una rápida distinción visual
de los conectores de inserción no ocupados, capacidad para cables de hasta ~2,5 mm con o sin manguito terminal,
alta resistencia a la vibración y viene precableado.
Cada conector dispone de un dispositivo de empernado propio. Presionando el dispositivo de empernado, la pinza de la correspondiente caja de resorte de tensión se cierra y se obtiene una conexión de gran fiabilidad. El colorido del dispositivo de empernado contrasta con el molde, ofreciendo una clara distinción que evita presionarlos en caso de estar en uso. Tras la operación del dispositivo de empernado, el conductor queda totalmente integrado y sin vibración alguna en el cuerpo del conector.
La gama de enchufes CSH «squich» le ofrece una conexión sencilla, rápida y de alta calidad. En caso de requerir
la desconexión de alguno de los cables, puede abrir el dispositivo de empernado de forma sencilla de nuevo, con la ayuda de un destornillador
(0,5 x 3,5 mm). Introduzca el destornillador en el dispositivo de empernado y presione suavemente hacia abajo de manera que el botón y
la caja de la pinza del resorte de tensión se abran por sí mismos.
Los conectores de inserción CSH son aptos para intervalos de aplicación de -40 °C a 125 °C.

• Sistema sin tornillos
• Encaja en todas las carcasas ILME y puede combinarse con cualquier sistema multipolar
• 16 A, 500 V
• IP20 sin carcasa
• IP65, IP66 o IP68 dependiendo del chasis que se use
• Apto para cables de 0,14 mm² a 2,5 mm²
• Temperatura ambiente de -40 °C a 125 °C

Comprar DAP Audio Conector Squich 16P Insert Macho RF:90717SQ

Ref. 0023.50000000-0-90717SQ-10-10116719

EAN 8717748180582
