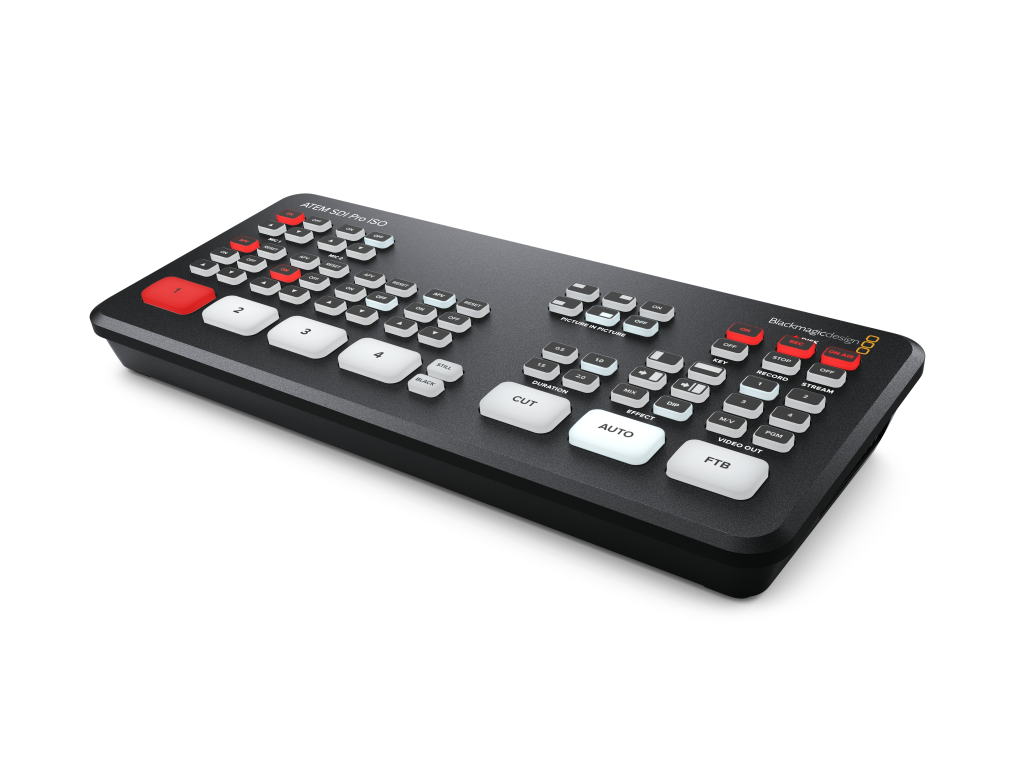

Blackmagic ATEM SDI Pro ISO Mezclador de Vídeo

Blackmagic ATEM SDI Pro ISO incluye todas las prestaciones de la versión ATEM SDI y además permite grabar y transmitir hasta cinco señales en tiempo real, a fin de obtener imágenes limpias de todas las fuentes y editarlas. Asimismo, se crea un archivo de proyecto de DaVinci Resolve que brinda la posibilidad de editar la producción, por ejemplo, para volver a mezclar el audio o etalonar el material grabado.



Conexiones

Total de entradas de video
4

Total de salidas
3

Total de salidas auxiliares
2

Total de entradas de audio
2 x 3.5 mm estéreo

Total de salidas de audio
No disponible, audio integrado solamente.

Conexión para código de tiempo
No disponible

Entradas de video SDI
4 x SDI 3G/HD de 10 bits.

2 canales de audio integrados.

Resincronización de fuentes
En todas las entradas SDI.

Conversión de formatos y frecuencia de imagen
En todas las entradas SDI.

Salidas SDI principales
2

Ethernet
Puerto Ethernet compatible con estándares 10/100/1000 BaseT para actualizar el dispositivo, controlarlo mediante el software, transmitir por Internet y conectar paneles directamente o a través de una red.

Interfaz informática
1 x USB-C 3.1 de primera generación para detectar el dispositivo como una cámara web, actualizarlo, controlarlo mediante el software, conectar paneles y grabar en unidades de almacenamiento externas.



Formatos compatibles

Formatos HD (entrada)
720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.
Formatos HD (salida)
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Formatos de transmisión por Internet
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Formatos UHD
No disponible

Muestreo de video
YUV 4:2:2

Precisión cromática
10 bits

Espacios cromáticos
Rec. 709

Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.



Especificaciones del producto

Compositores para superposiciones previas
1

Compositores para superposiciones posteriores
1

Compositores para superposiciones por crominancia
1

Compositores para superposiciones lineales o por luminancia
2

Compositor para transiciones
Solo efectos visuales digitales (DVE).

Total de capas
5

Generadores de carta de ajuste
1

Generadores de color
2

Efectos con bordes y sombra paralela
1

Interfaz
Resolución mínima del monitor de 1366 x 768.



Audio

Mezcla de audio
6 entradas y 2 canales de mezcla.

Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia.

Indicador de volumen y picos. Herramientas de audio Fairlight: compresor, puerta de ruido, limitador y ecualizador paramétrico de 6 bandas. Control de ganancia principal.

Entrada analógica
Audio estéreo no balanceado

Retraso en entrada analógica
Hasta 8 fotogramas

Impedancia de entrada
1.8 k

Nivel máximo de entrada
+6 dBV

Alimentación para micrófonos
Disponible en las conexiones de 3.5 mm.



Transmisión

Transmisión directa
Permite transmitir en directo por Internet mediante el protocolo RTMP y una red Ethernet o una conexión móvil compartida mediante el puerto USB‑C.



Grabación

Grabación directa de audio y video
Puerto de expansión USB-C 3.1 de primera generación para grabar directamente en unidades de almacenamiento externas.

Grabación de video
Grabación de hasta 4 fuentes SDI en archivos .mp4 (H.264) a un máximo de 70 Mb/s, en el formato de funcionamiento del mezclador, con audio AAC.

Grabación de la señal principal en archivos .mp4 (H.264) con audio AAC, según los ajustes de calidad y el formato de funcionamiento del mezclador.

Grabación de audio
6 entradas con 2 canales cada una, grabados en archivos .wav individuales de 24 bits a 48 KHz. Incluye 2 entradas para señales analógicas en estéreo y 4 entradas SDI con 2 canales de audio integrado.

Conmutación
Programa con cambios de plano grabado en archivos .drp como un proyecto de DaVinci Resolve.

Sistema de archivos
ExFAT (Windows/Mac) o HFS+ (Mac).



Supervisión simultánea de imágenes

Supervisión simultánea de imágenes
10 ventanas configurables para el anticipo o el programa (izquierda o derecha), las 4 fuentes SDI, el reproductor multimedia y el estado de la transmisión y la grabación, así como medidores de audio.

Definición para visualización simultánea
HD



Reproductor multimedia

Reproductores multimedia
1

Canales
Imagen en primer plano y canal alfa para cada reproductor.

Capacidad del panel multimedia (imágenes)
20 con imagen principal y canal alfa.

Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.



Control

Panel de control
Panel de control integrado. Software para controlar cámaras. Compatible con paneles físicos opcionales.

Conexión para paneles de control
Compatible con estándares 10/100/1000 Base-T. Permite la conexión del panel con el mezclador en forma directa o mediante una red Ethernet. El modelo ATEM Pro ISO admite la conexión directa mediante el puerto USB‑C. Actualización del software mediante el puerto USB-C o la red Ethernet.

Compatibilidad con paneles de control
Incluye el programa ATEM Software Control. Compatible con dispositivos ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel y ATEM 4 M/E Advanced Panel. El mezclador también puede configurarse mediante el programa Blackmagic Videohub Hardware Panel Setup para asignar fuentes a destinos mediante unidades Videohub Smart Control Pro o Videohub Master Control Pro.

Panel de control incluido
ATEM Software Control para macOS 11.0 (Big Sur), macOS 12.0 (Monterey), o versiones posteriores, y Windows 10 de 64 bits o Windows 11.



Soporte informático

Actualización del dispositivo
Mediante conexión USB directa a equipos Mac OS X y Windows. Incluye el programa ATEM Switcher Utility.

Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.



Sistemas operativos

Mac 11.0 Big Sur,
Mac 12.0 Monterey o posterior

Windows 10 de 64 bits.
Windows 11.



Requisitos energéticos

Fuente de alimentación
1 fuente externa x 12 V.

Consumo
36W



Especificaciones físicas



Especificaciones ambientales

Temperatura de funcionamiento
5 °C a 40 °C (41 °F a 104 °F)

Temperatura de almacenamiento
-10 °C a 60 °C (14 °F a 140 °F)

Humedad relativa
0 % a 90 % sin condensación



Artículos incluidos

• ATEM SDI Pro ISO
• Fuente de alimentación universal externa de 12 V (CC) con adaptadores para distintas tomas de corriente.
