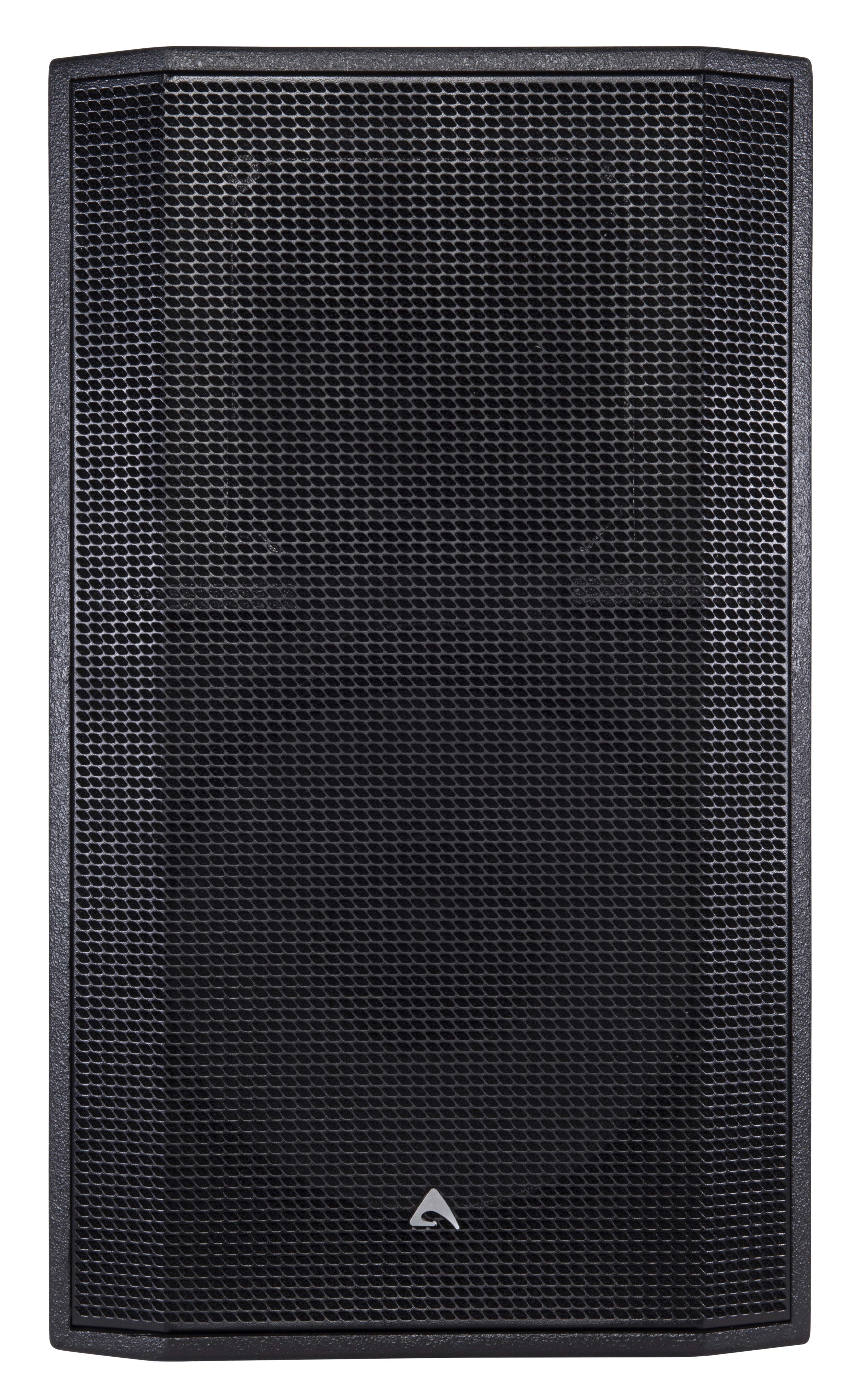

AXIOM ED150A Sistema de Altavoces 15"

AXIOM ED150A  Sistema de Altavoces 15"

• Made In Italy
• Fuente puntual bidireccional alimentada
• Woofer de 15”, motor de compresión de HF de 1,4”
• Procesamiento CORE de coma flotante de 96 KHz/40 bits con control remoto PRONET
• Módulo amplificador de clase D controlado digitalmente con SMPS
• Patrón de cobertura de HF asimétrico
• Bocina de HF giratoria
• Recinto no simétrico, de múltiples ángulos
• Puntos de montaje M10 y M6
•  Zócalo de montaje en poste
• Bajo balcón de teatro
• Corporativo y A/V
• Televisión y transmisión
• Monitoreo de escenarios
• Lugares de música en vivo
• Bares y restaurantes
• Casa de culto
  • Sistemas
    • Principio acústico del sistema Recinto ventilado de 2 vías, dispersión asimétrica
    • Respuesta de frecuencia (-6dB) 50 Hz - 17 kHz (procesado)
    • Ángulo de cobertura horizontal 60° a 100° asimétrico, (-6dB)
    • Ángulo de cobertura vertical 60° promedio, 1KHz a 17KHz (-6dB)
    • Salida máxima (pico) 128dB SPL @ 1m
  • Transductores
    • AF Una salida de 1,4" (35,5 mm), controlador de compresión HF con imán de neodimio, VC de aluminio de 2,4" (61 mm)
    • LF Un woofer de baja frecuencia con imán de ferrita de 15" (381 mm), VC de aluminio de 3" (76 mm)
  • Potencia
    • Impedancia de entrada 20 kΩ balanceado, 10 kΩ no balanceado
    • Sensibilidad de entrada +4dBu / 1,25 V
    • Procesamiento de la señal Procesamiento CORE, SHARC DSP de coma flotante de 96 kHz/40 bits, convertidores AD/DA de 24 bits
    • Controles de acceso directo 4 preajustes (ESTÁNDAR/CORTE BAJO/MONITOR/USUARIO), Terminación de red, Enlace GND
    • Control remoto software de control PRONET
    • protocolo de red PUEDE TRANSPORTAR
    • Tipo de amplificador Clase D con SMPS
    • Potencia de salida 900W + 300W
    • Rango de tensión de red (Vac) 230V ±15% - 115 ±15% 50/60Hz (seleccionable internamente)
    • Conectores de ENTRADA / SALIDA Neutrik XLR-M / XLR-F
    • Conectores de red de entrada/salida ETHERCON®(NE8FAV)
    • Conector de entrada de red PowerCon® (NAC3MPA)
    • Conector de enlace de red PowerCon® (NAC3MPB)
    • Enfriamiento Ventilador CC de velocidad variable
  • Caja y Contruccion
    • Ancho 450mm
    • Altura 765mm
    • Profundidad 400mm
    • Conicidad del monitor Monitor de escenario: 35° - Relleno frontal: 7,5°
    • Material del recinto 15mm, abedul fenólico reforzado
    • Pintar Pintura al agua de alta resistencia
    • sistema de vuelo Puntos de vuelo M10/M6 o soporte de metal dedicado
    • Peso neto 31 kg (68,3 libras)

El ED150A es un altavoz de fuente puntual con alimentación de dos vías que proporciona una respuesta de frecuencia completa y una dispersión controlada desde un recinto fácilmente manejable. Está diseñado para muchos tipos de aplicaciones de refuerzo de sonido en primer plano que requieren sonido de alta calidad, rendimiento repetible y comodidad de operación en un formato fácil de transportar.

El controlador de baja frecuencia de 15” se combina con un controlador de compresión de alta frecuencia de 1,4”, ambos componentes utilizan bobinas de voz de aluminio para lograr un peso reducido y una buena respuesta transitoria, y están controlados por canales individuales de un potente módulo amplificador de clase D.

La caja ventilada no simétrica del ED150A le permite adaptarse a múltiples aplicaciones portátiles y fijas, como funciones de atención al público en un soporte de altavoz, o montado en un poste en un subwoofer asociado o, mediante el uso del ángulo de cuña de 35°, como un potente monitor de escenario.

Una característica clave del ED150A es su patrón asimétrico de cobertura de alta frecuencia, que varía desde 100° en horizontal en la parte inferior de la bocina para una cobertura de campo cercano más efectiva, y estrechándose hasta 60° en horizontal en la parte superior de la bocina para una cobertura más enfocada en el campo lejano. El resultado es una cobertura más precisa de un auditorio típico de lo que es posible con un dispositivo de cobertura horizontal fijo. La bocina de HF también se puede girar 90° simplemente quitando cuatro tornillos y realineando la bocina, de modo que en un modo de monitor de escenario, el patrón asimétrico optimiza la cobertura para los artistas tanto cerca como lejos del monitor. Esta función de bocina giratoria también permite mantener el patrón de cobertura ideal cuando el gabinete se instala en un formato horizontal (apaisado).

El gabinete de contrachapado de abedul fenólico de 15 mm se proporciona con un montaje en poste de 35 mm, una manija empotrada para levantarlo y manipularlo con facilidad, y puntos de suspensión M10 y M6 para permitir la suspensión en instalaciones fijas usando soportes de montaje opcionales.

Para ampliar la respuesta de baja frecuencia del sistema, el ED150A se puede complementar con subwoofers de la serie Axiom SW, como el SW18A.

PROCESAMIENTO DEL SISTEMA

El procesamiento del sistema se basa en la plataforma CORE DSP diseñada por los Laboratorios de I+D de PROEL utilizando uno de los más avanzados SHARC DSP para aplicaciones de audio. Cuenta con una resolución de punto flotante de 40 bits y 96 kHz y convertidores AD/DA de 24 bits de alta calidad para una perfecta integridad de la señal, un rango dinámico superior a 110 dB y un rendimiento sonoro superior. Gracias a su poder de procesamiento masivo, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, junto con control remoto y capacidad de conexión en red.

El CORE DSP permite establecer una ALINEACIÓN DE TIEMPO óptima para el filtro de cruce, lo que da como resultado una respuesta de fase lineal. El filtrado acústico correcto se ha logrado utilizando la técnica de cruce de potencia constante que, gracias a una relación de fase particular, da como resultado una transición muy suave entre LF y HF y una dispersión uniforme en la región de cruce.

El software de control PRONET AX, que trabaja sobre un sólido y confiable protocolo de red basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema, con la posibilidad de ecualizar, retardar, administrar las funciones de protección y monitorear el estado del amplificador. .

AMPLIFICADOR DE POTENCIA

El ED150A está alimentado por un módulo de potencia digital SERIE DA, una nueva generación de amplificadores de potencia CLASE D con SMPS. La tecnología innovadora utilizada para estos amplificadores ofrece prestaciones de gama alta, como una definición de sonido superior en cualquier frecuencia de audio, una dinámica muy alta incluso para señales de bajo nivel y una distorsión muy baja incluso a la máxima potencia.

La calidad de sonido superior se puede comparar con los sistemas analógicos de clase AB de gama alta, mientras que el módulo DA presenta un rango dinámico más alto, un tamaño muy compacto, un peso ligero y una eficiencia superior al 90 %. La potencia de salida está optimizada específicamente para las unidades de accionamiento para una transferencia de potencia eficiente, con la sección de baja frecuencia produciendo 900 vatios mientras que 300 vatios están disponibles para el controlador de compresión de alta frecuencia. Las conexiones de entrada y enlace se realizan a través de conectores XLR balanceados de 3 pines, y se proporciona un interruptor de toma de tierra para un funcionamiento sin zumbidos. La alimentación de red se conecta a través de un Neutrik PowerCON de bloqueo, y un conector de salida de alimentación permite conectar la alimentación de red a gabinetes ED150A adicionales.

MONTAJE Y FIJACIÓN

El ED150A se puede montar en la pared en instalaciones permanentes ya sea vertical u horizontalmente utilizando el soporte de pared KPTED150B. El soporte de pared permite cinco pasos de ajuste rotacional incremental para permitir que el altavoz se dirija con precisión. Cuando se monta horizontalmente, la guía de ondas de alta frecuencia asimétrica del altavoz se puede girar 90° dentro de la caja para mantener el patrón de cobertura óptimo.
